Comunicación entre una CommandHMI y un módulo RS485 Millenium PLC XN-06 de Schneider-Crouzet o un Smart Relay PLC SR3-MBU01BD de Zelio Logic



Cableado de la HMI al módulo RS485 XN-06 o SR3-MBU01BD…

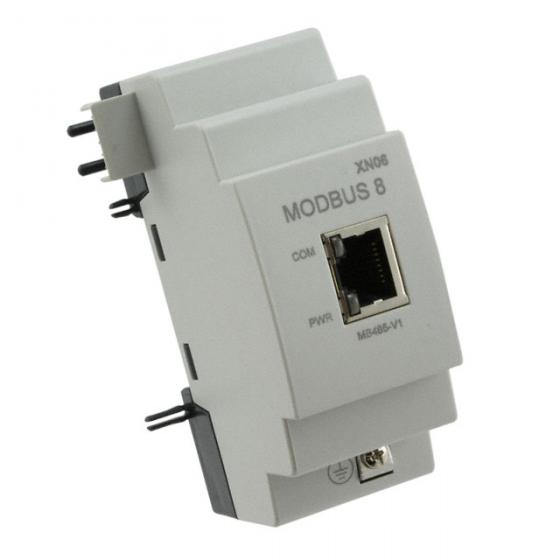

XN-06 o SR3-MBU01BD cableado Millenium-3 / Zelio RJ45 RS485 Modbus RTU	XN-06 Modbus RS485 o SR3-MBU01BD
Sub-D9 HMI RJ45 RS485 XN-06 8 TX- 5 D0 B- 9 TX 4 D1 A 5 GND 8 GND	Fichas de instalación XN-06 Ficha técnica SR3-MBU01BD

Configuración de la herramienta HMI

Seleccione

• RS485 (modo ampliado) si tiene más de 1 dispositivo esclavo en la red
  o
• PLC Station si sólo tiene un dispositivo en RS485

Y seleccione los mismos parámetros de comunicación para HMI y XN-06 (9600,8,NONE,1)

Propiedades del puerto de comunicación

• Modbus RTU Maestro

Entrada de dirección

• Usamos 4x y 0x
• Aquí, 1:4×123 significa 1 para el número de dispositivo esclavo, 4 para la palabra, 123 para la dirección en el registro Modbus

Direcciones Entradas/Salidas Modbus RTU

M3 XN06	SR3-MBU01BD
= 4×16 à 4×31 en la herramienta HMI.	= 4×16 à 4×23 en la HMI-Tool.

Puede direccionar directamente cada bit con 4xBit.

Ejemplo: El valor 32 (100000 en binario) de la HMI (4×17) de la palabra %MW17 (colocada en JXT1) se utiliza para mostrar un mensaje de fallo (Bit).
