Begin met uw HMI



Voeding

• 24 VDC: 3.5″ 4.3″ 7.0″ 10.2″ 15.6″
• 12/24 VDC: 3.5″ 4.3″ 7.0″



Montageuitsparing

• 3.5″ : 92 x 77
• 4.3″ :
  • HM-043AE : 141 × 84
  • HMI-043Uxx : 132 x 80
• 5.0″ : 157 x 95
• 7.0″ : 192 x 138
• 10.2″ : 259 x 201
• 15.6″ : 383 x 246

Positionering in de uitsparing: Het HMI moet zonder kracht in de opening passen. Gebruik het HMI-frame om het te positioneren, niet het scherm zelf.

USB-poorten

USB-A

Gebruikt voor aansluiting van:

• USB-HMI-ACE-kabel (met versterker) op de Mini-USB-poort van de ACE PLC (indien RS232/485-poort niet beschikbaar is)
  • Opmerking: de versterker hoeft niet gevoed te worden (jackstekker)
• of een USB-stick voor andere functies

Opmerking: de 3.5″-versie heeft geen USB-A-poort

USB-B of USB-C

Uitsluitend gebruikt voor het downloaden of uploaden van een HMI-project met de CommandHMI-software USB-B : HMI’s van de eerste generatie USB-C : HMI’s van de tweede generatie

• Voor HMI’s met een USB-C-poort: gebruik een USB-A naar USB-C kabel
  • Het HMI ondersteunt geen USB-C-onderhandeling
  • wat betekent dat een USB-C naar USB-C kabel niet werkt
• Op de nieuwe HMI met USB-C-poort delen de USB-C- en USB-A-poorten dezelfde interne USB-controller. Ze kunnen daarom niet tegelijk worden gebruikt.
  • Als een USB-A-kabel is aangesloten, werkt het downloaden via USB-C niet.
  • Om via USB-C te downloaden:
    • Koppel de USB-A-kabel los.
    • Koppel de USB-C-kabel los en sluit deze opnieuw aan.
    • Start het downloaden.
• Gebruik onze USB-isolator bij het aansluiten van uw pc op het HMI of ACE PLC in zware industriële omgevingen om potentiaalverschillen tussen de twee USB-apparaten te vermijden.
• Eerste generatie HM-156QS-modellen gebruiken uitsluitend de Ethernet-poort om een HMI-project te downloaden via de CommandHMI-software
  • Zie het onderdeel ‘Ethernet’

RS232/485-poorten

Ondersteunt een breed scala aan protocollen Externe weergave van HMI Sub-D9 male connector

Pin	RS-232	RS-422	RS-485
2	RX
3	TX
4
5	GND
6		RX-
7		RX+
8		TX-	B-
9		TX+	A+

Gebruik 1 afgeschermd twisted pair voor RS485 [A+]&[ B-]

Gebruik 2 afgeschermde twisted pairs voor RS232 [RX]&[GND] en [TX]&[GND]

CBL-SC1 RS232 HMI-kabel (optioneel)

Voor ACE PLC’s (Modbus RTU) of andere RS232 PLC’s/apparaten. Kleuren van de draden:

• Rood = HMI Pin 2 = HMI RX (naar de TX-pin van de ACE PLC)
• Wit = HMI Pin 3 = HMI TX (naar de RX-pin van de ACE PLC)
• Groen = HMI Pin 5 = HMI GND = (naar de GND-pin van de ACE PLC)

ACE PLC RS232 kleine connector

Aansluitingszijde met CBL-SC1 kabelkleuren RX, TX en GND RS485 : [A+] [B-] [GND] Opmerking: Voor ACE met RS485 (ACE-1430, ACE-1450,..) vergeet niet “RS485” in te stellen in “Setup Hardware” van vBuilder

Ethernet RJ45-poort

Voor HMI’s met een Ethernet RJ-45-poort! Ondersteunt een breed scala aan protocollen. HM-156QS gebruikt uitsluitend de Ethernet-poort voor het downloaden of uploaden van een HMI-project met CommandHMI-software. Het standaard IP-adres is 192.168.1.100. Gebruikt voor aansluiting op:

• CommandHMI-software voor het downloaden of uploaden van een HMI-project. TCP-poort 12345. Zie in CommandHMI [HMI parameters instellingen] > [Printers/downloaden]
• ACE-gateways, HMI’s of andere PLC’s/Ethernet-apparaten

DIP-schakelaar aan de achterkant van de HMI (1e generatie HMI’s)

• Het is ook mogelijk om “Parameterinstellingen” op het HMI-scherm te openen via een “Functieknop” in CommandHMI
• Of door uw vinger op het touchscreen te houden en vervolgens de gebruikersinterface in te schakelen



DIP	1	2	3	4	5
Normale werking	OFF	OFF	OFF	OFF	OFF
Versie- informatie	OFF	ON	OFF	OFF	OFF
Parameterinstellingen * (Klok, IP,…)	ON	OFF	ON	OFF	OFF
Aanraakkalibratie	ON	OFF	OFF	OFF	OFF

15.6″ HMI VESA

HM-156QS HMI is compatibel met VESA-montage 100 mm (3,9 inch). Let op bij het gebruik van schroeven: De schroeven moeten van het metrische type M4 zijn. Schroeflengte < Dikte_van_uw_steun + 4 mm

Aan de slag met CommandHMI-software

U kunt CommandHMI vinden op deze ondersteuningswebsite.

Download het, installeer het en sluit de pc aan op de USB-B- of USB-C-poort van de HMI

Open een nieuw project. Selecteer de schermgrootte, vervolgens het model, de koppelingsinterface en het protocol (standaard Modbus voor ACE PLC’s)

Variabelen in CommandHMI-software

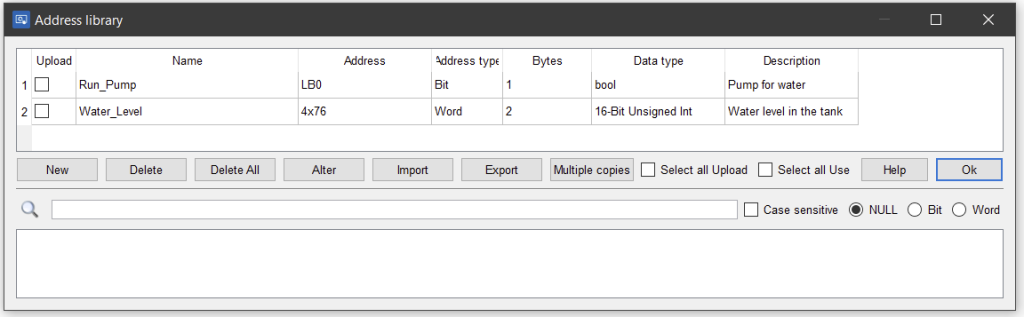

We raden u aan de “Adresbibliotheek” te gebruiken om uw variabele mnemonics te definiëren, zodat u ze niet alleen op uw verschillende schermpagina’s maar ook in uw scripts kunt gebruiken

In “Systeeminstellingen”

In “Script-editor”

CommandHMI met ACE PLC (Modbus-apparaat)

Koppeling is COMx (RS232/485) of USB voor ACE PLC Opmerking: Alle ACE’s hebben een USB-poort maar niet noodzakelijk een COM-poort Opmerking: Voor USB is het raadzaam de USB-HMI-ACE te gebruiken om communicatiefouten te vermijden. Opmerking: In de vBuilder-programmeersoftware voor ACE’s moeten de tags ‘Schrijfbaar’ zijn om schrijfbaar te zijn door de Modbus-master. Protocol is Modbus RTU Master

Bit-schakelaar/knop

Selecteer Bit-schakelaar, kies Functie Inverteren en voer 0x0 in voor Schrijfadres Opmerking: Met 0x0 schrijft u een Bit naar adres 0 van het Bit-register Bevestig en teken uw knop op het scherm

Numerieke invoer

Selecteer Numerieke invoer en voer 4×0 in voor Schrijfadres Opmerking: Met 4×0 schrijft u een Word naar adres 0 van het Word-register Bevestig en teken uw invoerveld op het scherm

Uw project downloaden naar de HMI

Opmerking: Als u een fout krijgt, gelieve de Windows-driver opnieuw te installeren

Hoe maakt u een back-up van de interne ACE PLC-tags (coderposities, tellers,..) in de HMI?

Zie https://www.support.aceautomation.eu/knowledge-base/how-to-backup-the-ace-plc-tags-in-the-hmi/
